| 60mx30m单层双坡轻型门式钢结构厂房 |
[注：所有AotuCAD图纸均可修改编辑及打印出图] |
| 图纸大小：638KB |
图纸格式：dwg |
制作软件：AotuCAD |
| 添加时间：2011年06月27日 |
下载权限：10个图纸币 |
浏览人数：
次 |
|
|
|
 |
|
|
| 图纸简介: |
施工图包括了： 1.钢结构设计说明 2.基础平面图 3.柱网平面布置图 4.刚架剖面图 5.节点大样6.屋面支撑平面布置图 7.轴柱间支撑布置图 8.屋面结构平面布置图 9.立面结构布置图等多图。工程地点：福建；平面尺寸：60米×30米；柱距：6米；跨度30米，双坡，中间设摇摆柱；檐口标高6米；墙面材料为轻质彩钢板。屋面檩条为连续檩条，墙面檩条为简支檩条。 |

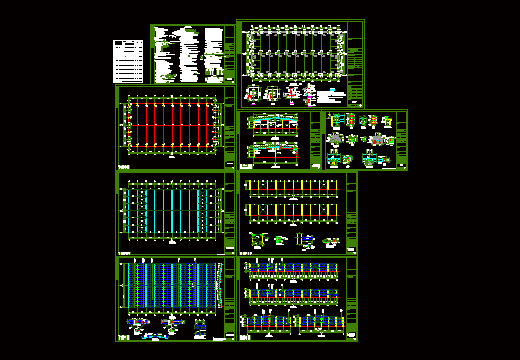

预览图：[仅是局部效果预览，详细内容及整套图纸请下载附件查看]
|
| 整套图纸下载 [本图为AotuCAD制作/dwg格式] 注：所有dwg格式图纸均可任意放大缩小修改编辑及打印出图 |
|
|
|
|
|
|
|
|
|
|
