油田用管杆输送机
图纸类型:
适用行业:
日期:
图纸搜索:
  • 图纸类型:CAD图纸
  • 适用行业:机械行业
  • 刊登时间:2019年06月28日
  • 图纸价格:可面议
  • 有 效 期:长期
  • 地 区:山东省 ---
  • 发布图纸供应信息
图纸介绍

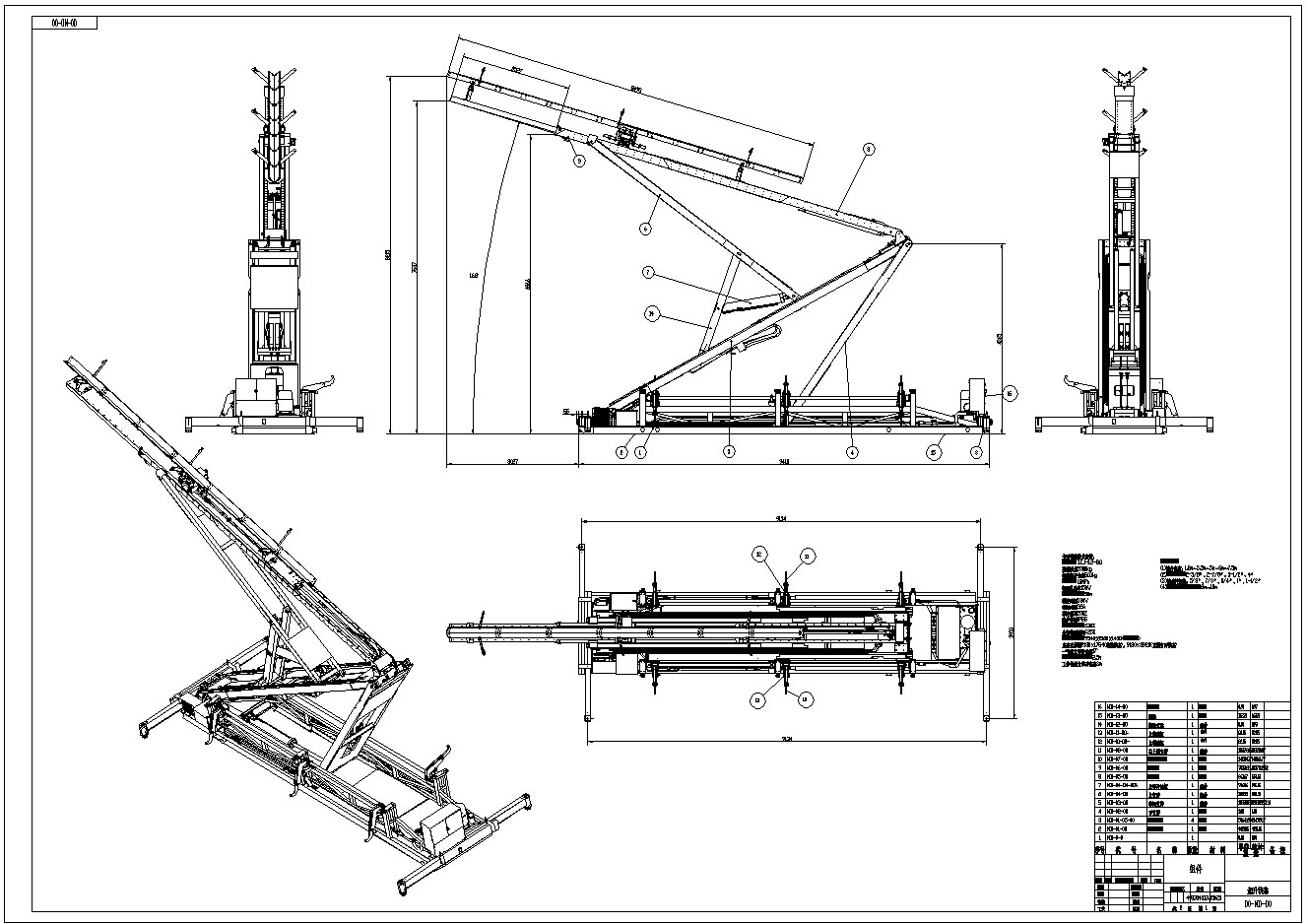

油田用管杆输送机

SSJ1.2-8.0大修作业管杆自动输送机(又称液压输送机、自动猫道、液压自动猫道机),其特点是可以适应不同钻台高度,可在钻台高度1.2米到7.5米之间使用。

适用范围:

(1)钻台高度:1.2m~3.5m~5m~6m~7.5m

(2)油管规格:2-3/8″、2-7/8″、3-1/2″、4″

(3)抽油杆规格:5/8″、7/8″、3/4″、1″、1-1/2″

(4)油管、抽油杆长度:8m~10m

主要性能技术参数:

产品型号SSJ-1.2-8.0

整机质量5000kg

额定起升负荷500kg

额定压力16MPa

电器总功率15kW

最大遥控距离50m

额定电压380V

额定电流32A

额定频率50HZ

防护等级IP55

举升打开时间≤30S

全部收回时间≤25S

整机外形尺寸9440×1960×1650(收拢状态)

底座支撑面9440×1960(收拢状态),9104×4164(支腿打开状态)

一节最大举升角度17°

二节最大伸缩行程2.5m

工作位最大高度8m
