中药制丸设备-制丸机
图纸类型:
适用行业:
日期:
图纸搜索:
  • 图纸类型:CAD图纸
  • 适用行业:机械行业
  • 刊登时间:2016年06月03日
  • 图纸价格:60000元/套
  • 有 效 期:长期
  • 地 区:北京市 ---
  • 发布图纸供应信息
图纸介绍

本机广泛应用于制药行业,是中药丸剂生产的必备主要设备,它能把经过炼药机炼制成的药物物料制成药丸,可生产φ3~φ8㎜的水丸、水密丸、密丸、浓缩丸、藏药丸等中药丸剂。本机也可用于食品、化工行业丸球状物体的制造。

本机设计合理、造型美观、质量上乘,料仓全部采用不锈钢304制造,符合GMP认征标准。整机传动平稳、性能可靠、生产效率高,清洗操作维修保养十分方便。

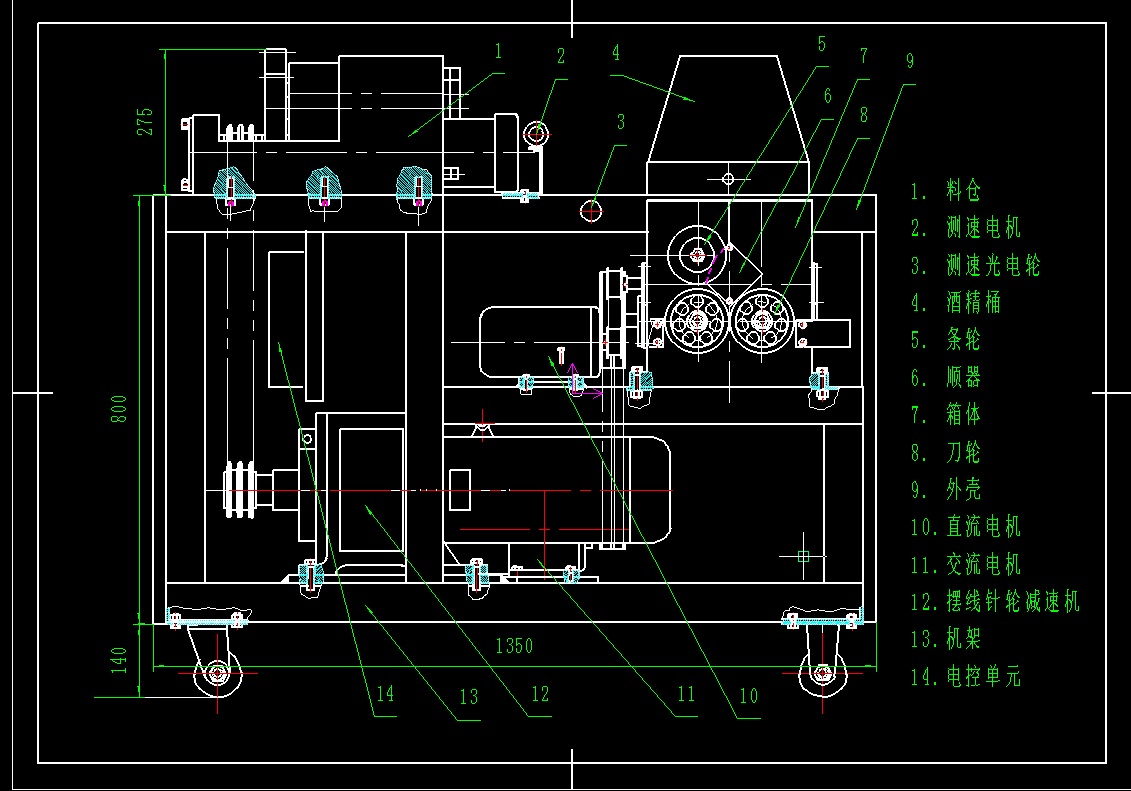

本机由机架、料仓、摆线针轮减速机、交流电机、直流电机、箱体、测速电机、刀轮、条轮、顺器、光电轮、外壳、酒精桶等主要部分组成。

工作时,电机启动带动摆线针轮减速机,摆线针轮减速机带动料仓内螺旋推进器转动,同时通过齿轮带动料仓内两个翻板转动,将经过炼药机炼制的物料压入料仓内,料仓内螺旋推进器转动将物料挤压推出,经过挤压的物料从出条板多个直径相同的小孔内成面条状出来,工作者再将药条引到测速电机、光电轮、条轮、顺器,最后到达两个刀轮之间,两个刀轮通过两种运动将多根药条制成药丸,一是两个刀轮的相向运动,二是两个刀轮的轴向前后运动,这一边搓一边转就将圆柱状的药条制成药丸。换用不同规格的出条板、刀轮即可连续搓制出所需直径的药丸。酒精桶放于箱体盖上,其滴管对准两个刀轮之间,流出的酒精液体对药条起润滑增光作用。

摆线针轮减速机带动料仓,直流电机带动两个刀轮的相向转动,交流电机带动两个刀轮的轴向前后运动,其中摆线针轮减速机和直流电机均为无级调速。药条的同步匀速生产的控制由测速电机、光电轮来控制,当药条的出条速度高于或低于制丸速度时,测速电机和光电轮就会产生电流的变化反馈到电控制系统,电控制系统的无级调速单元立即作出调速的反应,使药条的出条速度与刀轮的制丸速度同步,达到连续生产的目的。

本机所制成的药丸丸形圆,大小均匀,一次成型,崩解度好,符合药典规定。中药制丸设备-制丸机
