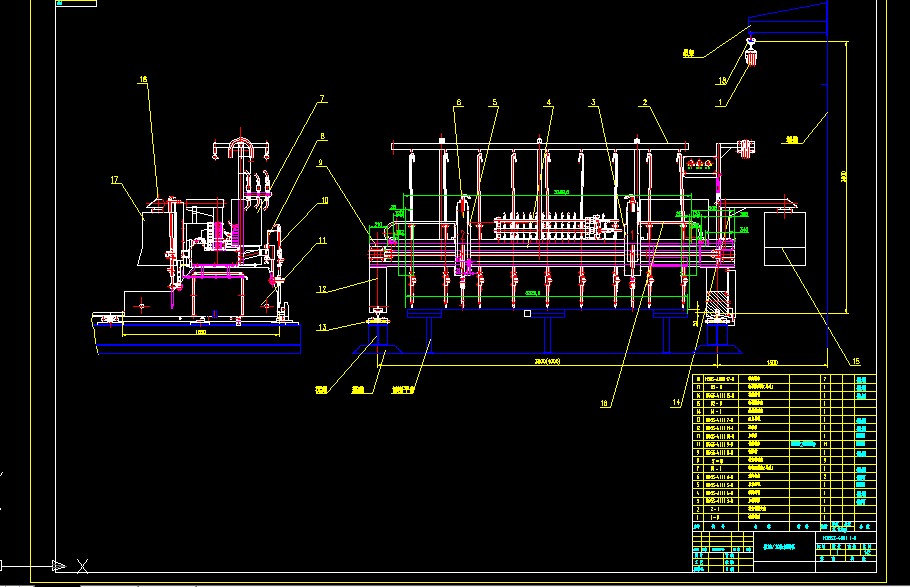

GS/Z-4000数控/多头直条切割机

1、技术性能参数

横向轨距 4000mm

轨道长度 14000mm

切割有效长度 12000mm

切割有效宽度 3100mm（数控）

100-3300mm（直条）

数控割炬 2组单割炬

直条割炬 9组火焰单割炬

切割运行速度 50-750 mm/min（火焰）

最大快速返程速度 5000mm/min

切割厚度 6-150mm(5组割炬同时工作，最大50 mm)

切割气源 氧气、乙炔或丙烷

数控系统斯达特公司START2000数控系统

驱动系统日本松下全数字式交流伺服驱动系统

驱动方式 单边

主机功率 2kw

主机电源 220VAC ±5% 50-60Hz

外形尺寸(长×宽×高): 3005mm×4450mm×2400mm

2、性能特点

BTS/Z-4000型，它是一种多头直条气割机和数控切割机二者混合为一体的多功能火焰切割机。本机是一种将数控，精密机械传动，氧气—燃气切割三者技术相结合的高效率，高精度，高可靠性的热切割设备。本机能进行多种形状的线切割，能在X--Y平面内切各种（直线，圆弧、非圆弧曲线的组合…）图形，设备电气上有三个部份组成，控制系统，驱动系统，控制柜，设备操作简便，系统维护方便，它不仅是金属结构（钢结构）厂，造船业，起重运输制造业，建筑业必配的设备之一，而且还是重型机械，化工业，锅炉制造业，机车车辆制造业，石油化工业等行业的高精度热切割的基础设备。



3、供货范围组成单元

A：机架总成 含：机架、管路，横向拖链及其纵、横向德国NUEGART减速箱等。

B：轨道总成 含：道轨7付（24Kg/M）及其附件，每付2米长。

C：数控割炬 含：数控割炬2组及其附件。

D：直条割炬 含：直条割炬总成9组及其附件

E：数控总成 含：SH-2000H数控系统 1套

F：伺服驱动 含: 日本松下交流伺服驱动器2套

日本松下交流伺服驱动电机 2套

G：电控总成 含：操作台、电器柜，电路系统及其附件 1套

H: 管路系统 含:所有气路及管接头，五瓶组汇流排 1套



4、整套设备工具及易损件

A：内六角扳手 5、6、8mm 1套

B：割炬专用扳手 1只

C：割嘴通针 2套

D：丙烷割嘴1#-2#割嘴各7个 14只

E：（3/4）″-（1/8）″喉箍 若干



5、技术文件

A：使用说明书

B：电气使用说明书

C：伺服驱器使用说明书

D：数控系统使用说明书

E：装箱单

F：合格证



6、控制系统简介

★北京斯达公司SH-2000H数控系统

◇SH-2000H

1） 9.4英寸液晶显示器

2） WINDOWS界面，UBS接口

3） 座标轴数：2个

4） 联动轴数：2个

5） 最大编程范围：+99999.999mm

6） 最小编程范围：-99999.999mm

7） 控制轨迹：直线、圆弧、以及由直线圆弧逼近的任意曲线

8） 机器进给速度范围：50-12000mm/min

9） 中断点记忆及快速返回中断点

10） 可进行绝对/增量编程、直角座标/极座标编程、标准子程序/参数子程序编程以及在线编程，可进行英、公制转换，座标轴符号转换。有多种不同的操作方式：

（自动、单段、录返、示教、试运行、手动、编辑、输入/输出割缝补偿/零点偏置、特殊方式…等），具有返回重割功能：可沿原切割轨迹单段或连续返回，最多返回10个程序段

11）能进行割缝补偿、反向间隙补偿

12）具有自动加减速控制功能

13）具有中文菜单式显示和割嘴位置及数控程序显示功能

14）具有零件图形动态轨迹显示和切割跟踪功能

15）具有零件图形切割路径快速预演示,编译自动报错功能功能

16）能对伺服单元零点温度漂移进行自动补偿

17）具有同步双边驱动功能

18）具有暂停、任选停、紧急停、进给保持、机械锁住、15个 辅助功能译码输出及锁住功能

19）具有系统自诊断、接口诊断、等故障自动报警功能

20）输入方式：手动数据输入、磁盘驱动器输入和USB输入



7、验收标准

引用部标JB/T5102-99《座标式气割机》

JB/T10045.3-1999《热切割标准》

ZBJ59002《低碳钢切割表面质量》
