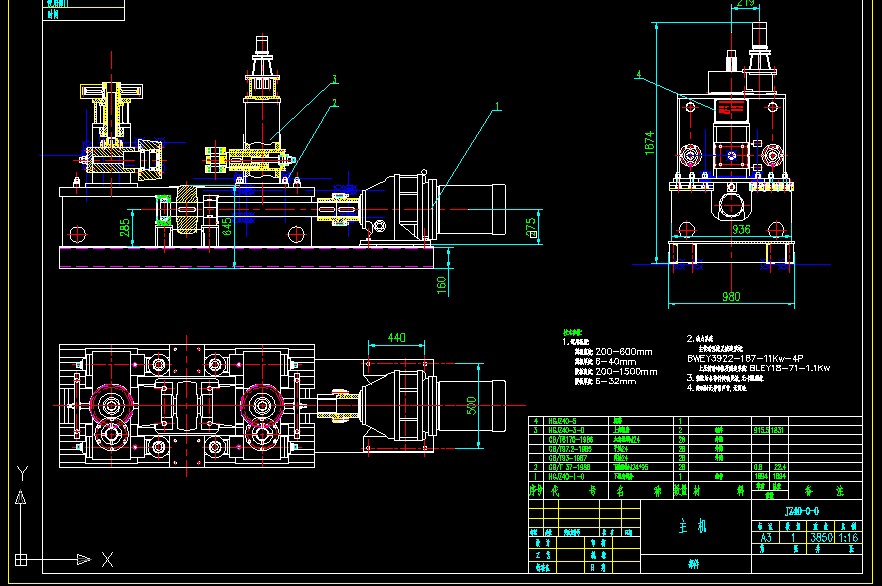

图纸介绍名称:H型钢翼缘矫正机
型号: JZ-40A
1、简介
本机适用于矫正焊接成型的“T”和“H”型材,由于焊接后焊缝收缩造成的翼缘板变形。本机为目前较佳的翼缘矫正设备，本机在矫正原理上采用由上辊和传动辊构成杠杆原理为基础，当被矫翼缘通过时产生弯曲变形，由于预置力大于翼板材质的屈服点，弹性回复系数变小 ，从而达到矫正目的。当翼板厚度达到32 mm宽度应为400 mm，以后厚度每增加1 mm，宽度也应相应增加25 mm，当厚度达到40 mm，此时宽度应为400 mm +25 mm×（40-32）=600 mm。
2、性能特点
CY/JZ-40A型钢翼缘矫正机主要是矫正H型钢焊接后变形的翼板。其主传动采用电机及摆线针轮减速机传动，传动效率高，矫正速度快。压下装置采用专利的超低速电机传动，输出扭距大，运行平稳。所有的矫正辊均采用优质合金钢制作、并通过先进的热处理，避免了该零件容易产生裂纹的缺陷。
3、供货范围及组成单元
矫正主机 含：矫正机本体、机身左右机架、电机、减速器、主动辊、压下辊、副压辊导向轮等。
送料辊道 含：座架、辊道等。
电控总成 含：电控箱等。
备品备件 含：专用扳手一只、按钮开关2只。
4、技术参数
|
序号 |
供方提供技术性能及参数 |
备注 |
|
1 |
翼缘宽度：200-800 mm |
|
|
2 |
翼缘厚度：6-40 mm（注：当翼缘板厚度至32 mm时，板宽度必需满足400 mm才能矫正；翼缘板厚度32 mm为基准，以此类推，每增厚1 mm，翼缘板宽度相应增宽25 mm。例：翼板厚度为36 mm，翼缘板宽度为500 mm；翼缘板厚度为40 mm，翼缘板宽度为600 mm。） |
|
|
3 |
幅板最小高度：200 mm，最大高度1500 mm。 |
|
|
4 |
材料：以Q235A为准 |
|
|
5 |
矫正速度：9000mm/min |
|
|
6 |
辊道长度：单面输入输出长度8000 mm |
|
|
7 |
总功率：13.2KW |
|
|
8 |
电源：AC 380V 50HZ |
|
|
9 |
外形尺寸（长×宽×高）：1000 mm×3500 mm×2000 mm |
|
5、经济效益分析
该机具有进出可逆性双向矫正功能，若辅以半龙门行车和链式翻转机，可对焊接形成后的H型钢生产进行下上翼板连续矫正达到“省时”的目的，而且还缩短了机床工作时间，便于组织生产。改型后的主机由于减少了伞形齿轮减速器，排除了伞齿减速器易产生故障的毛病，适用于各种较恶劣的工作环境，其操作简单，维护方便，校正性能好，校正质量好，精度高，大大的提高了国产设备的社会形象并为国家节省大量外汇。
6、验收标准
冶标YB3301-92<焊接H型钢>
国标GB50205-95<焊接H型钢>
7、易损件明细表
|
|
名称 |
材料 |
数量 |
备注 |
|
1 |
大压轮 |
45 |
2 |
附零件图（JZ-40A） |
|
2 |
小压轮 |
45 |
2 |
附零件图（JZ-40A） |
|
3 |
滚轮 |
45 |
2 |
附零件图（JZ-40A） |
